Description

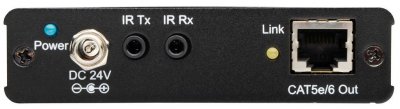

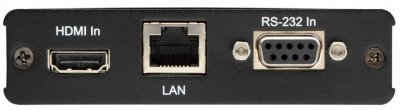

Transmetteur HDMI 1T-CT-653 tvONE – HDMI/4K/3D – RJ45/CAT5/CAT6 – 1080p à 60Hz / 36bit sur 60m – HDCP/DVI 1.0/infrarouge/LPCM 7.1CH/Dolby TrueHD/Dolby/Digital Plus/DTS-HD Master – 4k à 30Hz – 5VDC/2.6A – RS232
Le système HDMI sur un seul Cat.5e / Cat.6 se compose d’un transmetteur 1T-CT-653 couplé à un récepteur 1T-CT-654A (chacun acheté séparément) qui utilise HDMI v1. 4 et la technologie HDBaseT 5Play ™ pour permettre la transmission de signaux de télévision à haute définition de 1080p non compressés sur un seul câble Cat.5e ou Cat.6. Les signaux HDMI v1.4, y compris les formats 3D et 4k UHD – sont pris en charge, le système permet également la transmission du signal DVI avec les adaptateurs de câble DVI vers HDMI appropriés. De plus, la fonctionnalité intégrée LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus et DTS-HD Master Audio est standard. Les signaux de contrôle peuvent être transmis via Ethernet, Infrarouge ou RS-232. Le système 1T-CT-653 / 1T-CT-654A peut atteindre des distances de distribution de signal allant jusqu’à 100 mètres (325 pieds) pour les signaux de 1080p non compressés sans dégradation du signal. La prise en charge de l’alimentation HDBaseT (PoH) permet au récepteur d’être alimenté par un émetteur PoH (1T-CT-653, MX-8488) si une connexion d’alimentation locale n’est pas disponible.
E / S vidéo
Entrée 1T-CT-653 Tx-HDMI 1x via connecteur HDMI
Sortie 1T-CT-654A Rx-HDMI 1x via le connecteur HDMI
Cat.5e / Cat.6 Câble E / S
1T-CT-653 Tx – 1x via connecteur RJ45
Sortie Cat.5e / Cat.6
1T-CT-654A Rx – 1x via le connecteur RJ45
Normes de l’industrie HDMI v1.4 (3D, 4k), HDCP, DVI 1.0, infrarouge
Performance vidéo
Résolution maximale HD jusqu’à 1080p à 60Hz / 36bit,
UHD à 4k à 30Hz, PC à WUXGA
Support audio
Formats pris en charge LPCM 7.1CH, Dolby TrueHD, Dolby, Digital Plus et DTS-HD Master
Prise en charge HDBaseT-Lite Classe B
Vidéo / audio non compressé de bande passante à 10.2Gbps / 300MHz maximum
Portée maximale
1T-CT-653/654A Tx/Rx 100m (325 ft.)
Câble requis (T / R)
Câble Ethernet, paire torsadée de la plus haute qualité Cat.5e ou Câble Cat.6
Environnement
Température de fonctionnement 0 ° à + 40 ° C (+ 32 ° à + 104 ° F)
Humidité de fonctionnement 20% à 90%, sans condensation
Température de stockage -20 ° à + 60 ° C (-4 ° à + 140 ° F)
Humidité de stockage 20% à 90%, sans condensation
Approbations réglementaires
Unité de codeur / décodeur FCC, CE, RoHS
Alimentation d’énergie UL, CUL, CE, PSE, GS, RoHS
Puissance requise
Alimentation externe 24VDC. Connecteur verrouillable
HDMI 1.4a, HDCP 1.1 et DVI 1.0
Distribution du signal HDMI non compressé à 100m / 325ft
Utilise la technologie d’amélioration des performances HDBaseT
Prend en charge l’audio numérique sans perte intégré HDMI
Prise en charge de la résolution Full HD (1080p @ 60Hz / 36bit) et 3D
Support UHD (4k @ 30Hz)
Résolutions PC jusqu’à WUXGA
Prend en charge le répéteur HDCP et CEC bypass
Utilise un seul câble Ethernet Cat.5e / Cat.6
Support à distance infrarouge bidirectionnel
Prise en charge bidirectionnelle RS-232 et Ethernet
Alimentation par HDBaseT (PoH) ou entrée d’alimentation locale
Compatible avec les modules de sortie CORIOmax HDBaseT
