Description :
Le EBX-HDMIEP de e-boxx permet de prolonger un signal HDMI jusqu’à une distance de 60 m avec deux cordons CAT-5e. L’extendeur HDMI est la solution idéale pour les Installations de banc d’essai, les centre de données et les bureaux d’aide.
Caractéristiques :
– Supporte 480p/720p/1080i/1080p.
– HDTV résolution jusqu’à 1080p(8Bit) / 30 mètres.(Cat.5)
– HDTV résolution jusqu’à 1080p(12Bit) / 20 mètres(Cat.6e)
– Conforme avec la spécification HDMI 1.3.
– Supporte DDC & HDCP.
– Utilisation de câble CAT.5 pour installation facile.
Installation:
1. Éteignez le DVD et le HDTV.
2. Connectez le câble prolongateur HDMI entre le DVD et le port “HDMI In” (HDMI entrée) du HDMI-LP.
3. Connectez le câble prolongateur HDMI entre le HDTV et le port “HDMI Out” (HDMI sortie) du HDMI-RP.

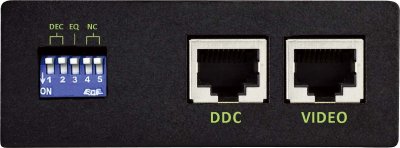

4. Connectez les câbles CAT.5 entre le port DDC HDMI-LP “CAT.5” et le port DDC HDMI-RP “CAT.5”DDC de l’Extender.
5. Connectez les câbles CAT.5 entre le port Vidéo HDMI-LP “CAT.5” et le port Vidéo HDMI-RP “CAT.5” de l’Extender.
6. Connectez le câble éléctrique (courant) et allumez l’Extender.
7. Allumez le DVD et le HDTV.
Vidéo : Test de l’extendeur HDMI 1.3 EBX-HDMIEP
