VA-P8500S, conception d’armoire 2U, il est intégré dans un amplificateur numérique de 500 W et intégré pour être 8 zones d’alimentation indépendantes, peut être installé dans la salle de diffusion ou la salle de contrôle à distance, partagez la source audio réseau avec le système via Ethernet, prise en charge Entrées de signal locales à 4 canaux (la priorité de la sortie audio peut être définie par le logiciel VA-6000ST). C’est le choix idéal pour les petits ou moyens systèmes.
Caractéristiques:
? Prend en charge la mise à la terre de la boucle de haut-parleur, la détection de circuit ouvert et de court-circuit.
? Prend en charge le câblage de boucle de haut-parleur de 3 ou 4 fils.
? 8 interfaces d’entrée de déclenchement programmables.
? 8 interfaces de sortie de déclenchement programmables.
? Prise en charge de l’amplificateur de puissance en mode d’économie d’énergie pour économiser de l’énergie en l’absence de signal d’entrée.
? Prend en charge le câblage redondant de la ligne.
? Prend en charge la liaison avec l’unité de contrôle d’alarme incendie pour réaliser le contrôle de liaison d’alarme incendie.
Les fonctions de base:
* Amplificateur numérique intégré de 500 W et 8 sorties de zone d’alimentation, chaque zone a un indicateur LED indépendant, un bouton de contrôle de sortie et un contrôle du volume.
* Avec entrée réseau, entrée EVAC, entrée BGM, entrée micro d’urgence locale, entrée micro et 2 entrées ligne ; l’utilisateur peut définir la priorité de la sortie audio via le VA-6000ST.
* Il peut fonctionner avec un amplificateur de secours externe, lorsque l’amplificateur intégré est défectueux, il peut automatiquement passer à l’amplificateur de secours.
* Surveillance automatique en temps réel du fonctionnement de chaque boucle de haut-parleur de zone (connexion à la terre, circuit ouvert, court-circuit).
* Avec des interfaces d’entrée à 8 canaux * contact sec *, peut déclencher des messages vocaux pré-programmés édités dans la zone désignée ou ouvrir l’alimentation externe correspondante pour obtenir l’avertissement d’événement correspondant.
* Avec des interfaces de sortie de signal de relais programmables à 8 canaux, peut produire un court-circuit sans signal de contrôle de tension vers l’appareil tiers pour réaliser un contrôle automatique en ligne.
* Prise en charge de l’interface d’entrée 24V DC (connexion externe avec le 24V DC fourni par VA-6000BC)
Spécification:
Modèle
VA-P8500S
Alimentation CA
Tension
~220-240V 50/60Hz
Courant maximal
3A (exclut la sortie prioritaire à 4 fils)
Taille du fusible
250V/6.3A, type lent
Courant continu
Tension
24V CC, ±20%
Courant maximal
27A (exclure la sortie prioritaire à 4 fils)
Consommation d’énergie
650W
Index des performances
Ligne d’entrée
Distorsion
<1 % (puissance de sortie nominale), 1 KHz
La fréquence
80Hz~20KHz
Sensibilité
775mV
Impédance
10K?
Rapport signal/bruit
>70dB
Micro d’urgence
Sensibilité
5mV
Impédance
600?
Sortie de contact
Sortie relais programmable 8 canaux
Court-circuit, pas de tension
Entrée de déclenchement programmable à 8 canaux
Entrée de déclenchement programmable à 8 canaux
Mode niveau
3,3 V maximum
Mode court-circuit
Absence de tension, court-circuit.
Mode de refroidissement
Air conditionné
Mode protégé
Retard/surchauffe/court-circuit/surcharge
Index des machines
Dimension
484 x 88 x 447 mm (largeur 19′, 2U)
Poids
Environ 11,5 kg
Installation
Bureau ou armoire 19 pouces
Couleur
Noir
Exigences environnementales
Température de fonctionnement
+5 ? ~ +40 ?
Température de stockage
-20 ? ~ +70 ?
Température relative
<95% (sans condensation)

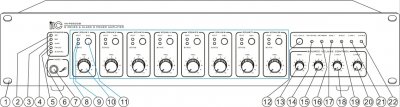

Panneau avant du VA-P8500S <<
Connecteurs
1 trou d'emplacement pour rack 19 pouces.
2 Indicateur d'alimentation principale de l'amplificateur de partition :
(1) Voyant éteint - L'amplificateur de partition cesse de fonctionner.
(2) Vert clair - L'alimentation de l'amplificateur de partition fonctionne normalement.
(3) Jaune clair - L'alimentation principale de l'amplificateur de partition est défaillante.
3 Voyant amplificateur de partition 24V DC :
(1) Voyant éteint - La source d'alimentation de secours de l'amplificateur de partition n'a pas de configuration.
(2) Vert clair - La source d'alimentation de secours de l'amplificateur de partition fonctionne normalement.
(3) Jaune clair - La source d'alimentation de secours de l'amplificateur de partition échoue.
4 Indicateur d'état de l'amplificateur de partition (s'il n'y a pas d'amplificateur de rechange externe, il s'agit uniquement de l'indicateur d'état de l'amplificateur principal) :
(1) Voyant éteint - L'amplificateur principal et l'amplificateur de secours fonctionnent normalement ;
(2) Jaune clair - L'amplificateur principal ou l'amplificateur de secours tombe en panne ;
5 Indicateur d'état de fonctionnement général de l'amplificateur de partition :
(1) Vert clair - L'amplificateur de partition fonctionne normalement ;
(2) Jaune clair - L'amplificateur de partition tombe en panne ;
6 Le signal lumineux de sortie de la partition actuelle pour indiquer l'état audio de sortie de la partition actuelle :
Prise MIC d'urgence à 7 panneaux.
8 Voyant d'état de sortie de partition :
(1) Voyant éteint - La partition actuelle est fermée.
(2) Vert clair - La partition actuelle fonctionne et la sortie est un son ordinaire.
(3) Rouge clair - La partition actuelle et la voix EVAC de sortie de la partition et la radiomessagerie de diffusion à distance échoueront, uniquement pour la musique de fond.
9 Indicateurs tricolores LED d'état de la partition :
(1) Voyant éteint - La partition actuelle fonctionne normalement ;
(2) Jaune clair - La partition actuelle est défaillante (y compris ouverture, court-circuit et masse).
10 Bouton de contrôle du volume de la partition (mais le contrôle du volume de la voix EVAC de la sortie de la partition et de la radiomessagerie à distance échouera, uniquement pour la musique de fond) :
11 Bouton de sélection de partition.
12 Bouton de sélection de la sortie de la partition.
13 Réglage audio de la sortie MIC1 du panneau.
14 Consignes vocales d'évacuation du réseau :
(1) Voyant éteint - L'audio de la partition actuelle est une voix EVAC hors réseau.
(2) Vert clair - L'audio de la partition actuelle est la voix EVAC du réseau.
15 Bouton de réglage du volume MIC2 arrière.
16 Instructions vocales d'avertissement réseau :
(1) Voyant éteint - L'audio de la partition actuelle est de la musique BGM non réseau.
(2) Vert clair - L'audio de la partition actuelle est la musique BGM du réseau.
17 Indicateur de fonctionnement MIC1 :
(1) Voyant éteint - L'audio de la partition actuelle ne provient pas de MIC1.
(2) Vert clair - L'audio de la partition actuelle provient de MIC1.
18 Bouton de contrôle du volume de l'entrée ligne 1.
19 Indicateur de fonctionnement MIC2 :
(1) Voyant éteint - L'audio de la partition actuelle ne provient pas de MIC2.
(2) Vert clair - L'audio de la partition actuelle provient de MIC2.
20 entrées ligne 2 bouton de réglage du volume.
21 Entrée de ligne 1 Voyant de fonctionnement :
(1) Voyant éteint - L'audio de la partition actuelle n'est pas l'entrée de ligne 1.
(2) Vert clair - L'audio de la partition actuelle est l'entrée de ligne 1.
22 Entrée de ligne 2 Indicateur de fonctionnement :
(1) Voyant éteint - L'audio de la partition actuelle n'est pas l'entrée de ligne 2.
(2) Vert clair - L'audio de la partition actuelle est l'entrée de ligne 2.
Panneau arrière du VA-P8500S <<
Connecteurs
1 sortie de signal 8-CH 100V, pour connecter le contrôle du volume 3 fils/4 fils ou le haut-parleur.
2 Signal audio parallèle et sortie du signal de veille vers l'amplificateur de puissance de secours, à l'entrée de l'amplificateur de secours.
3 Entrée de signal 100 V vers l'amplificateur de secours.
4 signal de déclenchement de relais programmable 8 canaux.
5 signal d'entrée de déclenchement programmable 8 canaux. (Le signal de niveau ou le signal de court-circuit peut être configuré).
6 2 interfaces de signal d'entrée de ligne.
7 Normal MIC (ou l'entrée ligne pour les sources audio).
8 Interface de liaison des équipements.
9 Interface de câble principal CAN, pour connecter le chargeur. (VA-6000BC).
10 Entrée d'alimentation de secours (pour connecter l'alimentation DC 24, c'est-à-dire la sortie du VA-6000BC dans ce système).
11 Point de connexion à la terre (Remarque : veuillez vous assurer que cette connexion à la terre est sécurisée).
12 Interrupteur d'alimentation et entrée de l'alimentation avec fusible.
