Transmetteur HDMI1.4 sur fibre optique HDMI-3D-OPT-TX210A Lightware
Le HDMI-3D-OPT-TX210 de Lightware étend les signaux HDMI 1.4 et bidirectionnels RS-232 * sur une fibre multimode et transmet le signal vidéo avec audio intégré jusqu’à une distance de 2500 mètres.
L’extension a été conçue pour gérer le signal vidéo numérique HDMI 1.4 et l’audio stéréo analogique à partir d’entrées locales ou audio HDMI intégré jusqu’à huit canaux audio PCM ou HBR. L’audio analogique est converti en format numérique. L’appareil dispose d’une sortie vidéo HDMI locale pour la surveillance. La vidéo et l’audio embarqué de la sortie locale sont les mêmes que ceux transmis via le lien OPT. Le HDMI-3D-OPT-TX210 gère le cryptage HDCP.
En utilisant l’émulation EDID personnalisée ou en usine, l’utilisateur peut fixer et verrouiller les données EDID sur le connecteur HDMI. La gestion EDID avancée force la résolution requise à partir de n’importe quelle source vidéo et fixe le format de sortie conformément à la configuration requise. L’unité offre une transmission RS-232 bidirectionnelle et transparente sur la connexion fibre.
Tous les appareils peuvent être montés sur une étagère ou utilisés de manière autonome. Le HDMI-3D-OPT-TX210 est compatible avec les extendeurs série OPT et les commutateurs matriciels.
L’appareil est doté de « Pixel Accurate Reclocking », une technologie Lightware qui permet d’éliminer la gigue et l’inclinaison générées par les sources de faible qualité et les multiples périphériques connectés en chaîne.
La technologie à fibre unique rend ces unités entièrement compatibles à HDMI et HDCP sans besoin d’un deuxième câble à fibres optiques ou de connexions en cuivre. La communication bidirectionnelle requise pour l’établissement de liaison HDCP est effectuée via le même cœur de fibre qui transmet le signal vidéo.
L’isolation galvanique entre la source et l’affichage permet d’éviter les boucles de masse et les effets de bourdonnement. Aucun retard ne se produit dans le signal pendant la conversion optique, l’image vidéo est transportée sans latence de trame. Cette fonctionnalité est cruciale dans les applications 3D et les systèmes où l’audio est traité séparément.

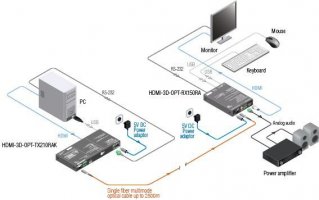

Tous les appareils de la gamme de produits de fibre optique Lightware sont conçus pour assurer une compatibilité croisée. Dans une application autonome, HDMI-3D-OPT-TX210 / – RAK et HDMI-3D-OPT-RX150RA peuvent fonctionner ensemble parfaitement. Pour simplifier l’installation et réduire les coûts, le concept de matrice modulaire hybride de Lightware permet de connecter ces rallonges de fibre directement à un routeur matriciel hybride MX ou 25G.
Caractéristiques :
– 4K / UHD (30Hz RVB 4: 4: 4, 60Hz YCbCr 4: 2: 0) et capacités 3D
– Technologie à fibre unique multimode
– Extension KVM USB (HID) **
– Etend : HDMI 1.4 + Audio + RS-232 sur une seule fibre multimode
– Sortie du moniteur local
– Intégration audio analogique à partir d’une prise jack de 3,5 mm ou 5 pôles symétrique
– Ports de Phoenix
– RS-232 passe * et commande à distance sur fibre
– Contrôle via RS-232 * ou USB
– Pixel Accurate Reclocking
– Latence de trame nulle, pas de retard
– Pas de compression
– Compatibilité croisée avec les périphériques optiques Lightware
– LED d’état actif : signal, HDCP et détection de liaison
– Twist-to-lock DC prise d’alimentation
– Montable en rack avec accessoires en option
– Gestion EDID avancée
– Compatible à HDCP
– Fonction de contrôle du gestionnaire d’événements intégré
* Les extensions RS-232 et KVM sont disponibles uniquement en version RAK
** La fonction KVM sera ajoutée par la mise à jour du firmware
Applications :
– Location et mise en scène
– Transmission de signal HDMI ou DVI sans perte de longue distance
– Isolement de boucle au sol
– Systèmes audiovisuels professionnels, salles de conférence
– Home cinéma à haut de gamme
– Installations de : yacht
